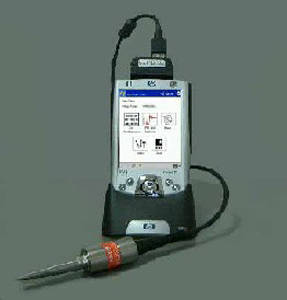

VM-2004轴承诊断振动分析仪



a



〖概述〗

  日本IMV公司原装迷你型、多功能、低价位振动分析仪VM-2004,重280克,可同时测量多个振动数据:加速度值、速度值、位移值、包络值及高频值,当发现机器出现异常时,该仪器还能进行时域波形分析、FFT频率分析、包络分析,找出产生故障的原因或部位。

〖产品特性〗

  ◇ 内置三种诊断标准,可立刻回答现场人员最关心的滚动轴承工作状态及振动超限情况,分析故障的严重程度。
  ◇ 该仪器能保存测试数据,作数据采集器使用,可存几千组测试数据,根据需要,可回放再分析
  ◇ 主机是一台流行的多功能 PDA 掌上电脑,具有地址薄、计算器、日程表、开支记录、电子邮件、记事薄、工作清单等功能,可单独使用,随身携带
  ◇ 设备点检采集管理系统。
  ◇ 时频( FFT )分析采集管理系统。
  ◇ SKF轴承工作状态故障诊断系统。
  ◇ 计算机管理系统。

〖技术参数〗

  ◇ 振动探头:加速度探头 VP-2001A(可选购VP-2001V速度探头)
  ◇ 灵 敏 度:2.0Mv/(m/s2) 谐振频率:25KHz
  ◇ 最大加速度:500m/s2 最大输出电压:±1V
  ◇ 频率范围:加速度: 10Hz~10kHz,速度:10Hz~1kHz,位移:10Hz~150Hz
         包络检波: 2K~15kHz的DC~1kHz包络检波,高频加速度:7k~20kHz,
         高频加速度包络处理:100Hz~20kHz
  ◇ 量程:加速度:三个量程,误差小于 1±%;包络值:0~5(m/s2 );
       高频加速度:0~50(m/s2 ); 高频加速度包络处理:0~500(m/s2 );固定或自动量程
       速 度:三个量程,误差小于1±%;0~5(mm/s)、0~50(mm/s)、0~500(mm/s);固定或自动量程
       位 移: 三个量程,误差小于1±%;0~0.1(mm p-p )、0~1(mm p-p )、0~10(mm p-p );固定或自动量程
  ◇ 频率范围:加速度: 76.8kHz、速度,位移:19.2kHz
  ◇ 振动测量:可选择单个或同时测量
  ◇ 判别标准:ISO-10816[JIS-B-0906]标准;IMD标准
  ◇ 波形测量:测量时间 =0.1,0.2,0.5,1,2,5秒;触发功能(满量程的%);波形再生功能(只对加速度有效)
  ◇ FFT分析: 分析频谱线=400、800、1600;触发功能(满量程的%);显示5个最大峰值
  ◇ 存贮功能: 存贮测量值的信息 (机器名称、机器编号、测点名称、测点编号、测量方向、备忘、测量日期、测量状态等); 振动值:1000个;时域波形:2000kB; FFT波形:200个;
  ◇ 环境条件: 0~45℃,30~90%RH
  ◇ 电源: 5节7号电池
  ◇ 主机尺寸: 12(H) × 7.5(W) × 1.6(D)cm
  ◇ 总 重 量:约280克

〖标准配置〗

  主机、振动探头VP-2001A(包括长探杆、电缆线、磁铁)、管理及分析软件、中英文说明书
