VT-67手持式数据采集器

一、概述

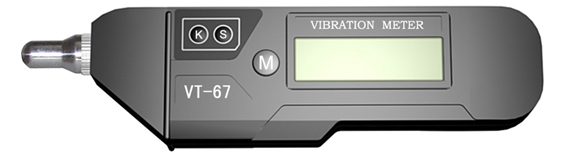

　　VT-67笔式数采器，外观小巧，共有三个功能键；K；S；M；可以选择四种振动测量参数，可进行振动测量、存储，回放等功能，使用简便实用,可以连接计算机，回放存储的数据及波形进行趋势分析和波形分析等，在测量现场数采器可以翻看50个存储点的任意一点的振值。适用于机械设备的烈度诊断及故障分析（附合ISO2372及G/B2954标准）因此该仪器被广泛用于机械械制造、电力、化工、等领域，是企业设备管理的好助手。

二、主要性能

　　1、采用内置或外置加速度传感器，可测量振动的高频加速度，加速度，速度位移；
　　2、大存储容量；可存储50个测点的数据和波形，每个测点的数据包括：高频加速度，加速度，速度，位移，等数值。每个测点的波形为1024点波形。
　　3、电池管理科学：有过充电；放电保护，有电量指示功能，有自动关机功能，数据永久保存。
　　4、有USB数据通讯接口，可方便地实现与计算机的通讯。
　　5、随机配有专用计算机分析软件，实现数据管理，趋势分析和波形分析, 及1600线分辨率的频谱
　　6、界面友好，操作简单，使用方便。

三、技术指标

四、按键定义

　　数采器共有三个功能键：S;K;M

　　1、K键为：仪器开关键,按一次开机；按住5秒后关机；2分钟无操作自动关机
　　2、S键为；参数键，在测振表功能时可选择测量参数 H,A,V, D,（在数采器功 能时可选择存储波形参数H,A,V, D,）；及测点。
　　3，当S键设在测点时，K键按一次测点数加1进行下一点的数据测量或看下一点数据；M键按一次可 看上一点的测量数据。
　　4、S;M;两键组合可定义：测量（测振表）；存储（数采器）功能。
　　5、M键为；测量，保持（光标在“测量”位置时）；测振表功能。
　　　　　　　测量，存储（光标在“存储”位置时）；数采器功能。

五、操作说明：

　　一、测振表功能：

　　在测振表功能使用时，按S键选择测量参数后。按住M键测振表可以时时显示测量值。放开M键后数据显示保持30秒但不储存。用户可根据需要选择不同的参数测量。

　　二、数采器功能：

　　1、在数采器功能使用时,用户首先要用计算机对VT-67数采器进行必要的参数设置，其中包括：测点名，存储的波形参数等。
　　2、如果计算机没有设置数采器，可用S参数键，临时选择测量存储的波形参数（ H,A,V, D,）及测点。
　　3、K键为：仪器开关键,按一次开机；按住5秒后关机；1分钟无操作自动关机 。
　　4、当S键设在测点时，K键按一次可看下一点数据；M键按一次可看上一点数据。
　　5、按住M键，数采器可以时时显示测量值。放开M键后数据显示保持并储存选择参数的波形，（存储波形用户可根据需要选择由计算机设置）

　　举例：工作过程

　　按仪器开关键 K键仪器开始显示运行，这时仪器首先显示的工作状态为测振表功能，同时按下S,M键后仪器进入数采器初始状态如：液晶显示（存储；000测点；mm/s）即：此时的状态为：数采器，0号测点，最后存储波形参数为速度；如果不需要改变参数的话，可按住M键，数采器进入时时显示测量状态。放开M键后数据显示保持并储存选择的参数波形，（存储波形用户可根据需要选择由计算机设置）存储完毕后，测点将自动加1，测点号由（000）变为（001）进行下一个循环状态，如果继续测量可再一次按住M键进行测量，否则按住K键5秒后关机
　　1、S键为参数键，每按一次S键液晶显示光标变换依次为：高频加速度；加速度；速度；位移；测点
　　2、在数采器功 能时光标所在位置为存储波形的参数如：如光标在mm/s处 此时测量显示值为速度值：但（高频加速度；加速度；速度；位移）等值都将被采集存储到VT-67仪表中，最后再存储一个速度波形。
　　3、当S键选择液晶显示光标在测点位置时，K键按一次可看下一点数据；M键按一次可看上一点的数据。
　　4、S;M;两键组合可定义：测量（测振表）；存储（数采器）功能。如当按住S键的同时再按一次M键时液晶光标可在：测量；存储；之间变换，以此确定仪表的工作方式即：测量（测振表）；存储（数采器）。
　　5、液晶图

六、VT-67数据采集器计算机软件下载及操作

　　VT-67数据采集器计算机软件下载

　　VT-67数据采集器计算机软件使用及操作说明
