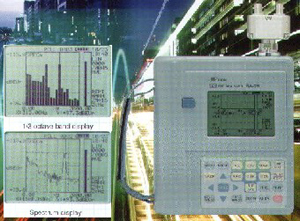

SA-78双通道振动及噪音信号分析仪



a

产品概述

  日本理音(RION)公司生产的该仪器为双通道、电池供电、重量仅840克的小型数据采集器、手持信号分析仪。它能对振动和声音信号进行FFT频谱分析、倍频程分析、时域分析、相位分析、功率谱、互功率谱、传递函数、相干分析等。测量数据能保存在大容量存储卡上,并传送到计算机,该仪器配有功能强大的分析软件。


产品特点

  能直接连接麦克风或加速度探头。
  双通道输入允许现场进行传递函数和其它相关功能的测量。
  FFT 处理和 1/1 , 1/3 倍频程分析。
  频率上限扩大到 80KHz ,也允许作超声波分析。
  测量结果数据和时间波形能保存到存储卡。
  USB 接口使与个人用便携式计算机连接。
  能用可选的打印机在现场打印出测量结果数据。
  输出终端允许连接到数据记录器或相似设备。
  结构紧凑重量轻。符合人性设计以便在任何地方容易地使用。
  使用干电池组可连续工作达 15 小时或者通过 AC 适配器供电工作。

技术指标

  输入部分
    通道数 2 个
    输入插座 2 个 BNC 备有输入转换器
    传感器驱动电源( CCLD ):2 mA , 18 V ( 4 mA 传感器也可以连接上)
    频率范围 DC ~ 80 kHz
    电平范围 -40 ~ +20 dB( 步长为 10 dB ) 0 dB/1Vrms
    输入滤波器 高通输入滤波器: 20 Hz , 100 Hz ( -1 dB 点)
    高通输入滤波器: 1 kHz , 20 kHz ( -1 dB 点)
    3阶 Bufferwrth 滤波器(可切换的),斜率为 -18 dB/oct.
    动态范围 全量程为 85 dB (对于 50 kHz 量程和 80 kHz 量程为 60dB)
  分析器部分
    频率范围 100,200,500,1k,2k,5k,10k,20k,50k,80kHz
    基准通道 可任选 A 、 B 通道
    分析功能 时间波形、功率谱、互功率谱、转换函数、相位、相干
  FFT 图形放大设定
    1( 256 点 FFT , 101 线性分辨率)
    2( 512 点 FFT , 201 线性分辨率)
    4( 1024 点 FFT , 401 线性分辨率)
    8( 2048 点 FFT , 801 线性分辨率)
    16( 4096 点 FFT , 1601 线性分辨率)
    倍频程合成类型: 1/1 倍频程, 1/3 倍频程
    目标:功率谱、互功率谱和传递函数
    全值: 标准全值和频率加权全值同时计算(如规定了频率加权,部分全值要计算)
  显示器部分
    显示器类型: 192 ′ 128 点阵式液晶器( 77.5 ′ 54 mm )带有背光
    图象数目 :1个或2个
    图象类型:时间波形、功率谱、互功率谱、互功率谱(相位),传递函数(幅度),传递函数(相位)和相干
    频率线数目: 101+ 全值 + 频率加权全值
    时间波形显示点数目:128
  显示单位
    X 轴: Hz , ms
    Y 轴: V , EU , dB , dB EU , DEG(degree)
  校准功能
  校准值设定:
    当 Y 轴显示呈线性时,规定电压值( V )对应 1 个 EU (等效单位)。当 Y 轴显示为 dB 时,规定电压强度( dB   )对应 0 个( dBEU )。当检测反映校准输入的全值时能作此设定。
    时钟功能: 日期和时间显示
    触发器部分: 自由运行,重复式,单个
  存储器部分
  人工保存:
    保存的数据:当按下保存( STORE )键时,贮存在显示器所显示的数据,设定参数,日期和时间信息。保存介质:存储卡( CompactFlash? )数据总数:大约 1000 个(图形放大率 ′ 1 ,用所提供的 16 MB 存储卡)
    设定参数存储器: 数据数目8
    输入/输出部分:AC 输出,外部触发输入,打印机接口, USB 接口

    工作环境条件:0-+40°C,相对湿度为20-90% (无冷凝现象)
    电源要求:使用4 IECR14(C尺寸)电池或者通过AC转接器供电工作
    电池使用寿命:使用碱性电池组(LR14)大约可连续工作达15小时,使用锰电池组(R14PU)大约连续工作5小时。(在20℃条件下,传感器电源和液晶显示器背光关掉)
    尺寸:156(W)′174(H)45.7(D)mm(没有凸出部件)
    重量:840g(包括锰电池组R14PU)

标准配件

  SA-78主机(含电池)、双通道输入转换器、1G 存储卡、振动探头及电缆线、专用仪器箱、AC 适配器、中文管理软件、加密狗、英文说明书、中文说明书
